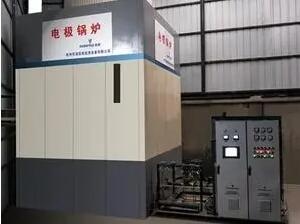

高壓電極熱水鍋爐(全浸沒式電極鍋爐)供熱系統是由高壓配電柜、低壓程控柜、高電壓電極式鍋爐、循環水泵、補水定壓裝置、水處理裝置、管路、儀表、閥門、控制等集成在一起，從而實現建筑物要求的供熱效果。

　　高壓電極熱水鍋爐(全浸沒式電極鍋爐)一次側系統通過板換和二次側儲蓄供熱系統相互格力，鍋爐一次側系統設有補水加藥裝置。以控制鍋爐爐水的電導率，鍋爐*效安*運行。整個系統為全自動運行方式，可實現無人值守;同時也可 通過預留的通訊接口實現對供熱系統中各個子系統和設備等進行遠程監控。

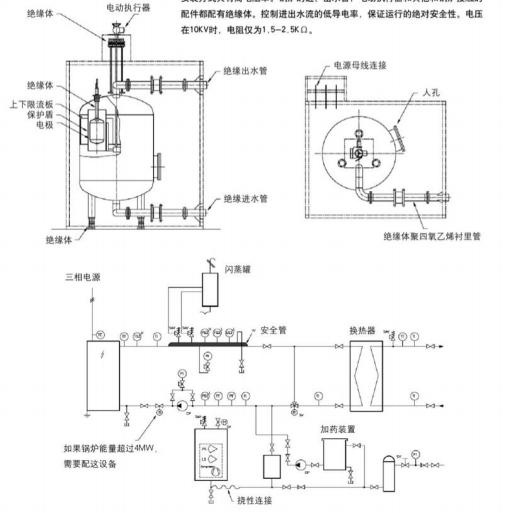

　　高壓電極鍋爐(全浸沒式電極鍋爐)與其他常規低壓電極鍋爐相比，具有體積小、高功率、*效節能、維護工作量低、*污染及綜合投資*佳等優勢，它應用于采暖、生活熱水及工業過程 加熱，能根據不同使用情況，同時滿足多種應用要求及提供各種不同溫度的水。 電極式熱水鍋爐的電極系統包括三相電極，中性點不接地電極和保護盾。電極安裝在 絕緣體上，和爐體隔離。系統還包括保護盾，把電極和循環水隔離。保護盾由電動執行器控制，可以調節鍋爐的供熱負荷量，調節負荷從 5%-電極熱水鍋爐可以直接連接到電網上，鍋爐本體是安裝在絕緣器上。 這種安裝方式具有高電阻率的優勢。鍋爐的進、出水管，電動執行器和其他和鍋爐接觸的配件都配有絕緣體?？刂七M出水流的低電導率，運行的*對安*性。

　　高壓電極鍋爐(全浸沒式電極鍋爐)是利用純水的高電阻比特性，嚴格控制電導率將高壓電源通過引電裝置接入，水既是工作介質也是發熱體，轉換效率(散熱損失除外)。爐水電導率通過調節，保持恒定。

　　1、高效

　　電極鍋爐由于是利用水的電阻性直接進行加熱，電能100%轉化成熱量，基本沒有熱損失，比較燃氣、燃煤等鍋爐具有明顯的優勢。

　　2、環保

　　中高壓電直接接入鍋爐內部利用三相電極與水接觸直接做功,無明火燃燒、零排放,鍋爐運行無噪音、無污染、無燃料殘渣、飛灰及大量燃料堆放等問題,是對環境影響最小的鍋爐形式。

　　3、節能

　　在節能領域,電極鍋爐和蓄熱技術結合,在低谷電價時段把蓄能裝置內的介質加溫,在高電價時段使用。這不但可以大量節省運行費用,也能夠起到平衡電網負荷的作用。

　　4、結構先進

　　電極鍋爐從上世紀20年代問世以來對產品進行了精心設計和持續改進。產品系列經過五次更新?lián)Q代,體積極小功率大溫升速度快,是目前世界上公認的歷史最悠久,設計最簡約、先進、合理的高可靠性電極鍋爐。

　　5、安全可靠

　　鍋爐設計壽命60年,擁有80多年的安全運行經驗及數以千計的各類用戶(包括世界各地數十個核電用戶)。電極鍋爐爐體采用高標準設計和制造工藝。因為電極式鍋爐加熱時沒有明火、最高溫度一般不超過300℃,對爐體沒有熱疲勞性損傷,因此鍋爐普遍使用壽命大于40年;沒有火災危險,是因為電極式鍋爐沒有明火、煙、燃料管道或者儲油罐;鍋爐也不會發生干燒現象,是因為一旦鍋爐斷水電極間的通路被切斷電功率為零,鍋爐自動停止運行。內外筒體完全絕緣，中心不接地防漏電運行最安全。可接入任何標準的高壓電網。當故障發生時，這樣的設計可以限制電流按規定值通過接地裝置。輸入電壓可以在+110%范圍內變化?？梢愿鶕?jù)需要，生產制造最高電壓25KV，最高壓力為50bar的鍋爐。如果電壓高于14KV的標準，鍋爐的體積也會相應增大。

　　6、投資經濟

　　電極式鍋爐突破了低壓(380V)供電技術的瓶頸,直接將高壓電源(6K∨,10KV,20KV等)接入鍋爐內部做功,節省了用戶在使用常規電阻式鍋爐必須要投入在變壓器,高低壓柜、低壓電纜、電力施工等配電項目上的大量資金。

　　7、快速調功

　　電極式鍋爐在10%-100%范圍內可做到無級調節,可根據用戶需求滿足波動負荷要求。在滿工況運轉情況下,鍋爐能夠在1分鐘內達到額定功率。

　　1、電極

　　1)電極鍋爐內部電極采用特殊材質，延長了使用壽命。

　　2)電極外部設計了耐高壓的絕緣陶瓷套管，避免產生短路、擊穿等事故。

　　2、絕緣套管

　　1)絕緣陶瓷套管長度L應保證最小安全距離，避免電極與筒體間發生短路。

　　2)采用特殊材質定制，具備極好的絕緣特性和極高的強度。

　　3、電導率的檢測與控制

　　1)為監控爐水的電導率，高壓電極鍋爐設有在線電導率儀，一旦爐水電導率超出預設范圍，立即輸送信號至控制系統，系統自動啟動高濃度自動爐水排放系統或純凈水補充裝置,確保電解質濃度在規定范圍之內。

　　2)在線電導率檢測儀表測量范圍:0至200μS/cm。

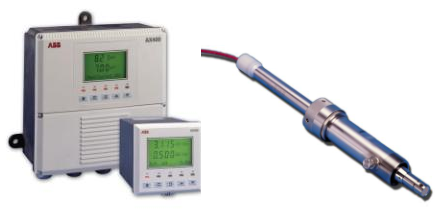

　　電導率檢測儀表

　　4、電極式鍋爐的控制系統

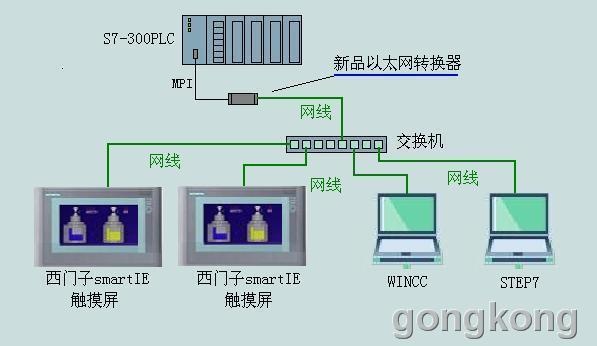

　　每臺電極式鍋爐應配置獨立觸摸屏，以及配套的儀表傳感器;整套鍋爐系統配置上位機，管理鍋爐及系統設備。本項目使用DCS系統集中控制。

　　5、電極式鍋爐主要報警及保護設置

　　如遇以下故障，控制系統自動關閉鍋爐：高壓開關柜電壓過高、超壓、內循環泵單臺故障、鍋爐水電導率高、溫度超高、鍋爐給水壓力低、電鍋爐過電流保護動作等等。

　　我司承諾控制系統的先進性與可靠性，能完全實現集中式自動控制，控制邏輯清晰，具有爐水超溫、壓力過高、過流保護、缺相保護、短路保護、三相不平衡保護、故障連鎖等保護功能。

　　針對鍋爐有拉弧和氫氣爆炸等隱患的說明：

　　保護措施：由于我司電極鍋爐采用浸沒式原理(非噴射式)，且鍋爐內筒于外筒絕緣，內筒電極完全浸沒在水中，水和電極穩定的接觸以及水的滅弧特性確保了內部無電弧的產生;電極式鍋爐利用高壓交流電加熱水，理論上交流電無法電解水，不存在電解水產生氫的情況，同時我司嚴格控制電極電流/面積比，避免單位面積過大電流，避免了局部放電而造成電解發生;另鍋爐設置高點自動排氣及電動排氣雙重保護，少量氣體將被自動排出，避免了任何氣體的堆積。

　　6、高壓配電系統

　　鍋爐高壓配電房接受10KV高壓電纜進線，業主將高壓進線電纜接至進線柜的進線端，10KV高壓配電設備主要由高壓進線柜、計量柜、PT(電壓互感器)柜、出線柜、變壓器柜、直流屏、電流互感器、防雷設備(避雷器)、接地刀閘、高壓母線、變壓器、繼電保護裝置(微機綜保)等組成;

　　7、在下列情況下不允許使用鍋爐：

　　-溫度/壓力/電導率儀等儀器儀表出現故障;

　　-電流顯示出現故障;

　　-循環泵發生故障;

　　-在發現鍋爐或管道上的裂縫、縫隙或漏水、密封墊破裂時;

　　-固定件故障或不完整的情況下，鍋爐法蘭密封不嚴時;

　　-電極絕緣套管破裂。

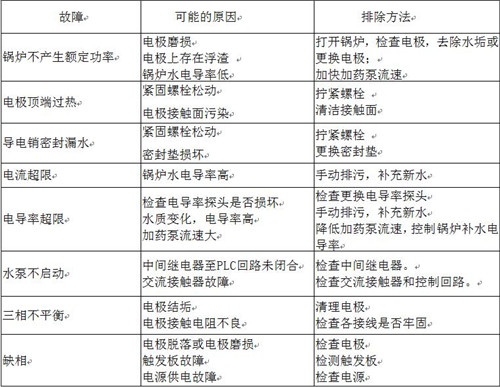

　　8、可能的故障及排除方法
